- JDF5073GXFSG20/E6型水罐消防车图片|配置

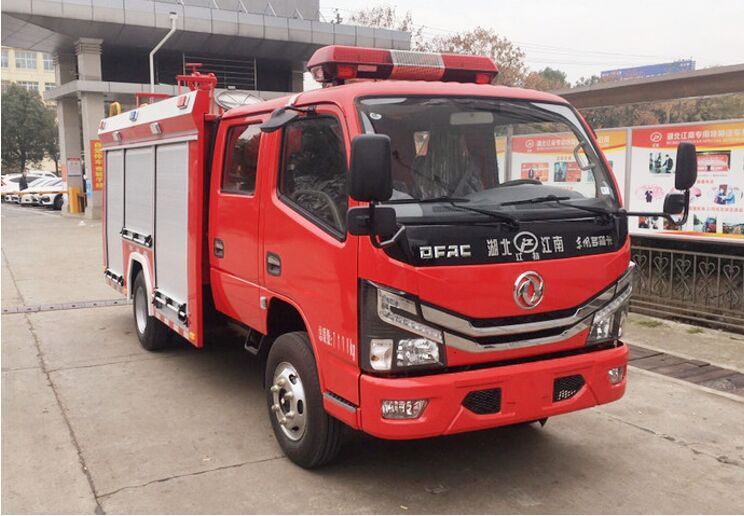

JDF5073GXFSG20/E6型水罐消防车采用东风EQ1075DJ3CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内藏罐结构，车身两侧为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水2350kg（SG20），装备了上海雄真消防设备有限公司生产CB10/20型低压消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W(SG20)型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 东风多利卡2.5吨水罐消防车（国六标准-免征车型） | |||
| 产品型号： | JDF5073GXFSG20/E6型水罐消防车 | 外形尺寸(mm)： | 6330×1980×2880 |
| 底盘型号： | EQ1075DJ3CDF | 罐体容量寸(L)： | 2500 |
| 总 质 量(kg)： |
7100 |
接近/离去角(°)： |
24/13 |
| 额定质量(kg)： | 2350 | 前悬/后悬(mm)： | 1040/1900 |
| 整备质量(kg)： |
4375 |
最高车速(km/h)： |
90 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | EQ1075DJ3CDF | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
1521 |
| 轴 距(mm)： | 3308 | 后 轮 距(mm)： | 1498 |
| 驾驶室乘人数： | 2+3(人) | 弹簧片数： | 6/6+5 |
| 轮 胎 数： | 6 | 轴 荷： | 2380/4720 |
| 轮胎规格： | 7.00R16,7.00R16LT 14PR | ||
| 整车说明： | 备注：随底盘选装驾驶室;后伸:82mm;罐体容积:2.35立方米;罐体尺寸(长×宽×高):2180×1000×1130(mm);ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):100×100(mm),离地高度:390mm;主要专用装置有消防泵,消防炮. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| Q23-115E60 | 安徽全柴动力股份有限公司 |
2300 |
85 |
器材箱和泵室：
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）
爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

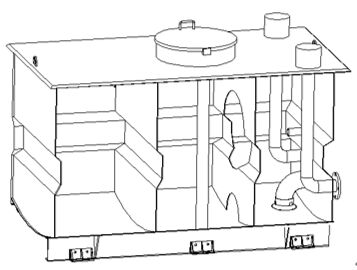

水罐：
容量
2500kg（PM20）
材质
优质碳钢（厚度3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN100阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
水系统-消防泵：
消防泵型号
CB10/30型低压消防泵
形式
低压离心式
额定流量
30L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房尾部设1个DN100吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀

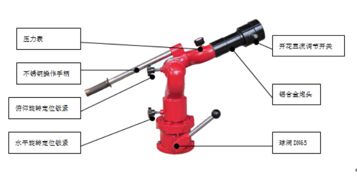

灭火装置-消防炮：
消防炮型号
PS8/30
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
30L/S
射程
水≥55m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
控制面板主要包括驾驶室控制和泵室控制两部分
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
|
|
|
罐体容积（L）：2500 随车器材：19项 消防泵型号：CB10.30常压泵
流量/压力：30L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：SP30（消防水炮） 流量：30L/s 有效射程：≥55m/1.0MPa |
|

|
我公司消防车系列主要产品有：水罐消防车、泡沫消防车、干粉消防车、干粉泡沫联用消防车、压缩空气泡沫消防车、抢险救援消防车、四驱消防车、多功能消防洒水车等系列产品。
消防车厂家热线：0722-3330466 13886862466（微信同号）
