- JDF5192GXFPM80/C6型泡沫消防车技术规格书

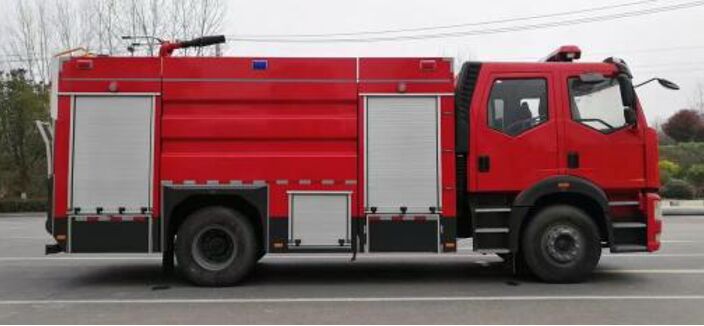

JDF5192GXFPM80/C6型泡沫消防车采用一汽解放CA5200TXFP66K1L2E6二类底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水5800kg（PM80），泡沫液量2157kg（PM80），装备了上海雄真消防设备有限公司生产CB10.60型低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL48（PM80）。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 一汽解放8吨泡沫消防车（国六标准） | |||
| 产品型号： | JDF5192GXFPM80/C6泡沫消防车 | 外形尺寸(mm)： | 8360×2530×3600 |
| 底盘型号： | CA5200TXFP66KL2E6 | 罐体容量寸(L)： | 5800+2157 |
| 总 质 量(kg)： |
19450 |
接近/离去角(°)： |
18/11 |
| 额定质量(kg)： | 8000 | 前悬/后悬(mm)： | 1500/2260 |
| 整备质量(kg)： |
11000 |
最高车速(km/h)： |
90 |
| 排放标准： | GB3847-2005,GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | CA5200TXFP66KL2E6 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
2050 |
| 轴 距(mm)： | 4600 | 后 轮 距(mm)： | 1878 |
| 驾驶室乘人数： | 2+4(人) | 弹簧片数： | 11/10+9 |
| 轮 胎 数： | 6 | 轴 荷： | 6550/12900 |
| 轮胎规格： |
11.00R20 |
||
| 整车说明： | 备注：罐体总容积:7.957立方米,水罐容积:5.8立方米,水罐尺寸:1715×2440×1450mm,泡沫液罐容积:2.157立方米,泡沫液罐尺寸:635×2440×1450mm。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:455mm。ABS防抱死制动系统生产厂家:长春瑞立科密汽车电子有限公司,型号:CM4XL。主要专用装置有消防泵、消防炮。 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| CA6DK1-32E6 | 中国第一汽车集团有限公司 |
7146 |
239 |

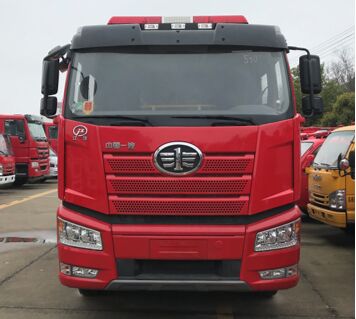

乘员室
|
机构 |
平头、四开门，原厂单排座双排座四开门 |
|
|
司乘人数 |
3+3人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具

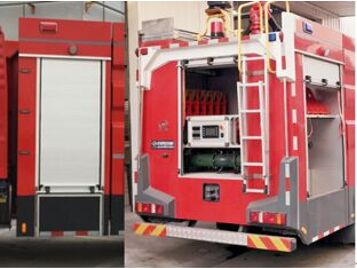

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）

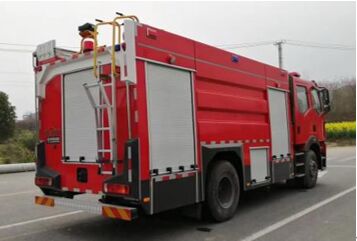

爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
5800kg（PM80）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
泡沫罐：
容量
2157kg（PM80）
材质
优质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN40溢流口1个
放余液口：设1个DN25放余液口配球阀
出泡沫口：设1个DN40泡沫罐到泵出泡沫管

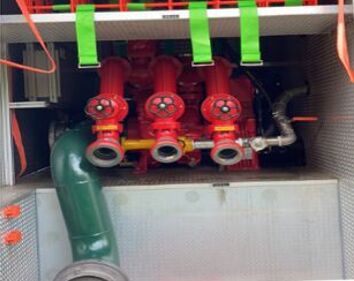

水系统-消防泵：
消防泵型号
CB10/60型低压消防泵
形式
低压离心式
额定流量
60L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房左右两侧设1个DN150吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设2个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS8/48
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
32L/S
射程
泡沫≥60m 水≥70m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
电器设备：
附加电 器
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

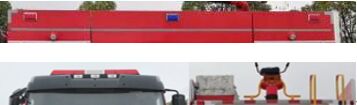

频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
控制面板主要包括驾驶室控制和泵室控制两部分
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
|
|
|
罐体容积（L）：5800+2157 随车器材：21项 消防泵型号：CB10.60常压泵
流量/压力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水时间：≤35s 消防炮型号：PL48（水炮两用消防炮） 流量：48L/s 有效射程：泡沫≥60m 水≥70m |
|
|
我公司消防车系列主要产品有：水罐消防车、泡沫消防车、干粉消防车、干粉泡沫联用消防车、压缩空气泡沫消防车、抢险救援消防车、四驱消防车、多功能消防洒水车等系列产品。
