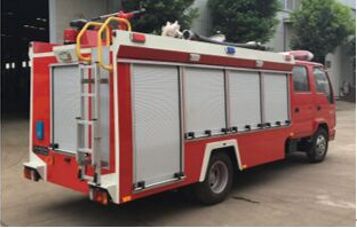

江特牌JDF5070GXFSG20/Q6型水罐消防车
【欢迎新老客户来电或在线咨询◆欢迎客户来厂或传真签订合同】
| 庆铃2吨水罐消防车（国六标准-免征车型） | |||
| 产品型号： | JDF5070GXFSG20/Q6型水罐消防车 | 外形尺寸(mm)： | 6805×1960×2950 |
| 底盘型号： | QL1070BUKWY | 罐体容量寸(L)： | 2000-3000 |
| 总 质 量(kg)： |
6750 |
接近/离去角(°)： |
24/14 |
| 额定质量(kg)： |
1850 |
前悬/后悬(mm)： | 1015/1975 |
| 整备质量(kg)： |
4525 |
最高车速(km/h)： |
95 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 底盘参数 | |||
| 底盘型号： | QL1070BUKWY | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： |
1504 |
| 轴 距(mm)： |
3815 |
后 轮 距(mm)： | 1425 |
| 驾驶室乘人数： | 2+3(人) | 弹簧片数： | 8/6+5 |
| 轮 胎 数： | 6 | 轴 荷： | 2150/4580 |
| 轮胎规格： | 7.00R16LT 14PR,7.00-16LT 14PR | ||
| 整车说明： | 备注：随底盘选装一种仅变化前面板、前格栅、前组合灯具的驾驶室;罐体总容积:1.85立方米;罐体尺寸(长×宽×高):1795×1000×1080(mm);装液压制动系统时,ABS及其控制器型号/生产企业对应关系为::APG3550500A/浙江亚太机电股份有限公司,CM4YL/广州瑞立科密汽车电子股份有限公司;装气压制动系统时,ABS及其控制器型号/生产企业对应关系为:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接;断面尺寸(宽×高):100×100(mm),离地高度:445mm;主要专用装置有消防泵,消防炮. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| 4KH1CN6LB | 江铃汽车股份有限公司 |
2999 |
88 |
|
底盘配置 |

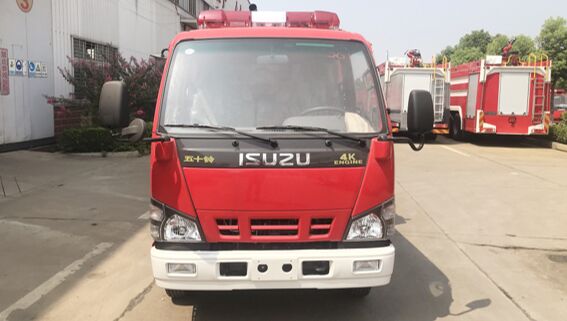

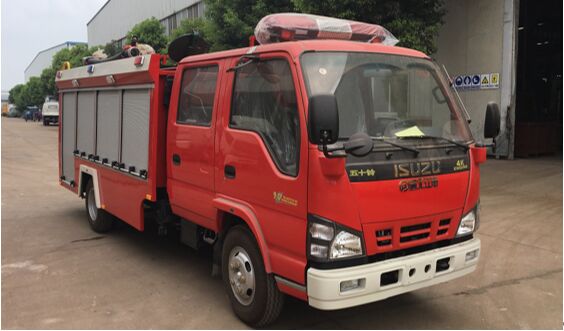

采用庆铃原厂双排座驾驶室，配备庆铃五十铃4KH1CN6LB（120马力、国六排放标准），五十铃MSB五档变速箱，2吨级前桥/4吨级后桥，7.00R16钢丝胎，方向助力，原厂空调，双回路液压制动，ABS，刹车间隙自动调整臂，安全带未系及刹车片磨损报警装置（符合GB7258-2017新规）。 |
|
选装配置 |
（1）选装600P驾驶室 （2）选装气压制动 |
|
机构 |
平头、四开门，原厂双排座四开门 |
|
|
司乘人数 |
2+3人 |
|
|
方向盘位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 附加电源开关；
|
|

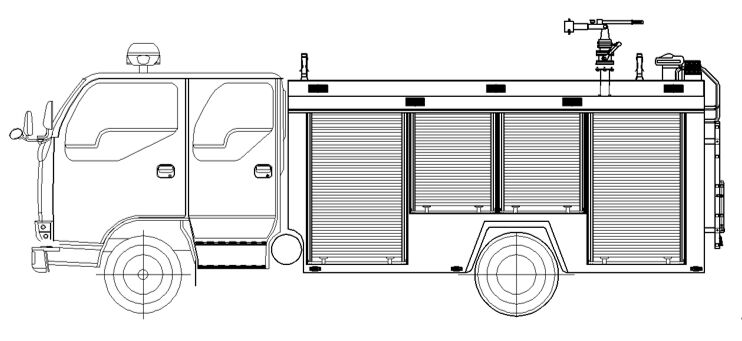

总体布置 |

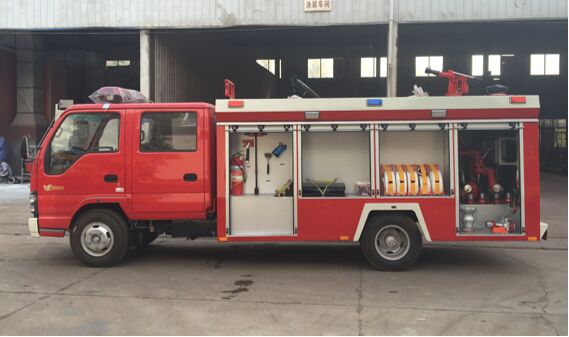

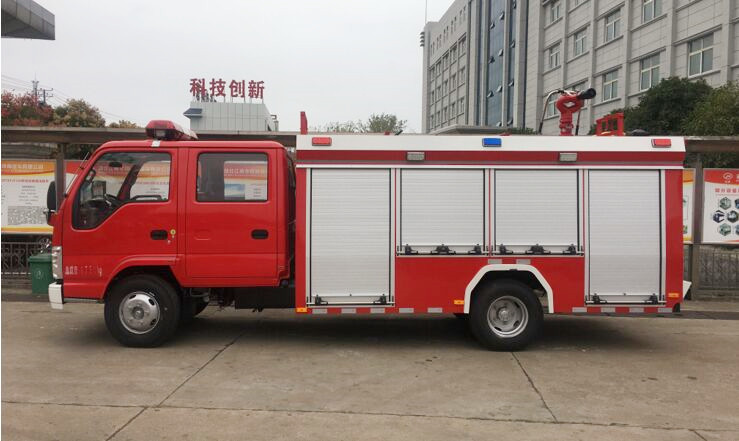

整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |

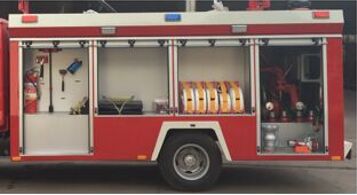

器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门（采用五帘门布局），内有照明灯。器材室内根据需求设储物盒。

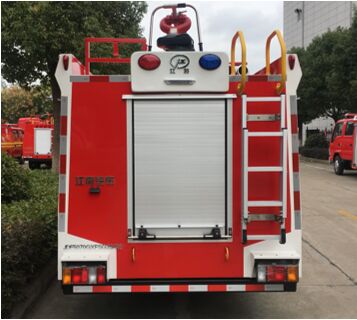

泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
保温位置：安装燃油加热器（根据客户需求选装）

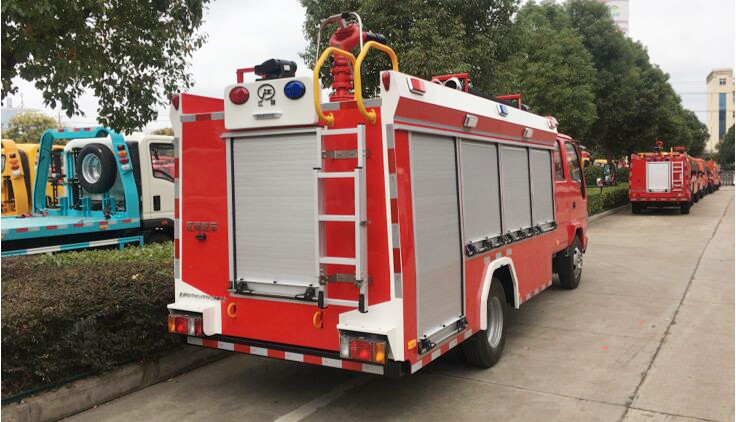

爬梯及上车拉手
爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
水罐：
容量
2000-3000L（SG20）
材质
优质碳钢（钢板厚度3mm）
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启装置
溢流口：设DN40溢流口1个
放余水口：设1个DN25水罐放余水口配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管DN100阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）
水系统-消防泵：
消防泵型号
CB10/30型低压消防泵
形式
低压离心式
额定流量
30L/s @1.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
管路系统：
管道材质
优质无缝碳钢管
吸水管路
泵房后侧设1个DN100吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
灭火装置-消防炮：
消防炮型号
PS30W
制造商
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
30L/S
射程
水≥55m
消防控制系统：
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵房内控制
上装总电源开关、参数显示、状态显示
控制面板主要包括驾驶室控制和泵室控制两部分
电器设备：
附加电 器
设独立电
辅助照明
消防员室、水泵房及器材箱分别设有照明
灯，操纵仪表板上设有照明、指示灯等

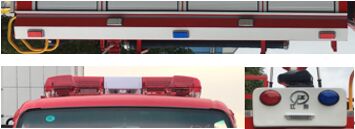

频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
|
附加电 器 |
设独立电 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明 灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
